Ponte Metálica Modular de Aço Carga HL-93 Padrão AASHTO

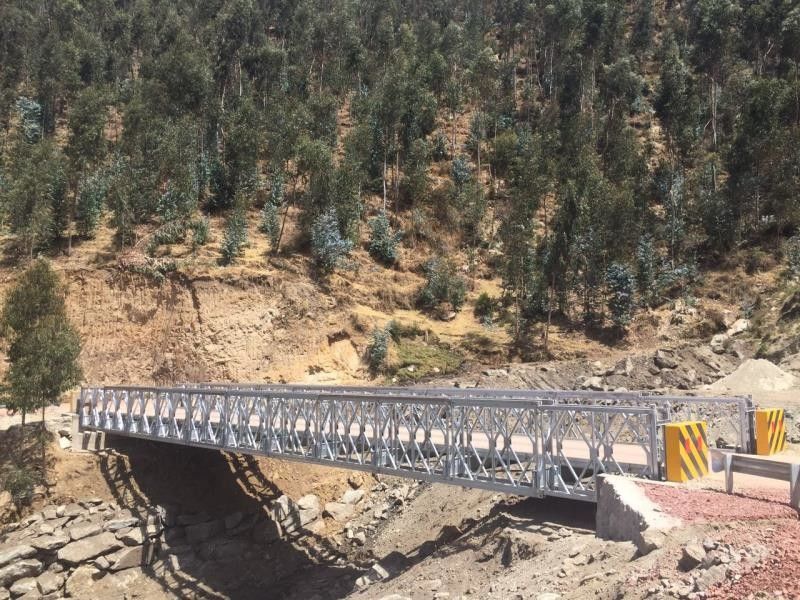

Imagem Grande : Ponte Metálica Modular de Aço Carga HL-93 Padrão AASHTO

Detalhes do produto:

Lugar de origem:	China
Marca:	HARZONE
Certificação:	ASTM, AASHTO HL-93
Número do modelo:	CB200A

Condições de Pagamento e Envio:

Habilidade da fonte:	50000 toneladas por ano

Contato

Descrição de produto detalhada

Destacar:

Ponte de aço modular pré-fabricada

Ponte Modular de Aço

Ponte de aço modular pré-fabricada

Ponte modular de aço carga HL-93 AASHTO

Descrição geral do Puente HARZONE CB200A

Características Principais
Estrutura Modular	Estruturas de aço modulares totalmente intercambiáveis entre os componentes do mesmo tipo, facilmente e rapidamente armadas e desarmadas.Os seus componentes permitem o seu fácil transporte e manipulação manual no campo ou para utilização mínima de equipamento pesado e ferramentas, empregando mão-de-obra não especializada em treinamento altamente qualificado.
Vigas Longitudinales y Transversais	As vigas longitudinais que compreendem painéis pré-fabricados ligados por bolinhos e montados numa fila ao lado da outra ou num nível duplo de piso;Segundo as configurações de projecto (ver tabelas n°1 e n°2)As vigas longitudinais estão unidas por travessões, constituindo-se em vigas transversais da ponte e suportando uma calçada para uma O dos carris, conformados por tábuas modulares de aço pré-fabricadas, cuja superfície superior é revestida por um material epoxílico e antiderrapante.
Aceros	Os aceros utilizados para a fabricação de estruturas metálicas cumprem as propriedades mecânicas das estruturas para sobrecarga HL-93 das especificações AASHTO LRFD.Os elementos principais (vigas)Os perfis são laminados a quente. Os elementos secundários são laminados a frio.
Estrutura de suporte e sistema de ligação	Conformado por elementos carriostramiento, bulonesy pernos.
Carga	HL-93 das especificações AASHTO LRFD
Deflexión	L/800 (máxima)
Ciclo de Carga	1,000, 000 (mínimo)
Soldadura	AASHTO/AWS D1.5M/D1.5
Galvanizado Elementos Principales	ASTMA 123/A123M-24
Galvanizado Elementos de Conexión	ASTMA153/A153M-23
Galvanizado Elementos de União	A norma ASTM B633-23

Geometría General de la Estructura del Puente Metálico (Geometria Geral da Estrutura do Ponte Metálico)

Modular HARZONE CB200A

Tabela de configuração de painéis (Ver quadro n° 1 e n° 2)
Configuração	Descrição
SS	SIMPLE SIMPLE, uma fila de painéis de cada lado, empregada como parte da configuração de nariz de lançamento.
D.S.	Duplo simples, duas colunas de painéis de cada lado, sem cordões de reforço.
DSR2	DOUAS linhas de painéis de cada lado, com cordões de reforço superior e inferior em todas as linhas, excepto nos módulos inicial e final.
DDR1	DOBLE DOBLE REFORZADO UNO, com duas colunas duplas de painéis de cada lado, com cordões de reforço superiores e inferiores em ambas as colunas internas, excepto nos módulos inicial e final.
DDR2	Dois eixos duplos de painéis de cada lado, com cordões de reforço superiores e inferiores em todos os eixos, Exceto nos módulos inicial e final.
DDR2H	DOBLE DOBLE REFORZADO DOS PESADO, dos hileras dobles de painéis a Cada lado com cordões de reforço pesados superiores e inferiores em todas as colunas, excepto nos módulos inicial e final.
DDR2SH	DOBLE DOBLE REFORZADO DOS PESADO DE ALTA FLEXIÓN, dos hileras Dobles de painéis a cada lado com cordões de reforço pesado de alta Flexão superior e inferior em todas as colunas, excepto nos módulos inicial e final.
TSR2	DOIS TRIPLE SIMPLE REFORZADOS, com três linhas de painéis de cada lado, com cordões de reforço superiores e inferiores em ambas as linhas internas e externas, excepto os módulos inicial e final.
TSR3	Três colunas de painéis de cada lado, com cordões de reforço superiores e inferiores em todas as colunas, excepto nos módulos iniciais e finais.
TDR2	TRÍPLICAMENTE REFERENÇADOS DOS, com três camadas duplas de painéis de cada lado, com cordões de reforço superiores e inferiores em ambas as camadas internas e externas, excepto nos módulos inicial e final.
TDR3	Três colunas duplas de painéis de cada lado, com cordões de reforço superiores e inferiores em todas as colunas, Exceto nos módulos iniciais.
TDR3H	TRÍPLICAMENTE REFERENÇADOS TRÊS PESOS, três colunas duplas de painéis de cada lado com cordões de reforço pesado em todas as colunas, exceto nos módulos inicial e final.
TDR3SH	Três colunas duplas de painéis de cada lado com cordões de reforço pesado de alta flexibilidade em todas as colunas,excepto nos módulos inicial e final.

Pruebas de Carga-Puente HARZONE CB200A

Carga HL-93,Deflexión L/800

A HARZONE forneceu as suas provas, tendo em conta as provas de carga exigidas pelo cliente.A fim de demonstrar que as suas pontes estão concebidas para suportar a sobrecarga HL93 das especificações AASHTO LRFD e a deflexão máxima sob carga viva limitada a L/800.

As estruturas metálicas HARZONE CB200A são concebidas para a sobrecarga HL93 das especificações AASHTO LRFD, para 1000.00 de ciclos de carga ligados ao intervalo de esforço (fatiga) e para uma deflexão máxima sob carga viva limitada a L/800.

Pruebade Carga de nossas estruturas

É avaliado o comportamento estrutural das pontes HARZONE CB200A, nos estados de carga mais desfavoráveis.

Medem-se sistematicamente as flechas e deformações unitárias, de acordo com a especificação AASHTO LRFD.

Verifica-se que as pontes HARZONE estão concebidas para uma deflexão máxima sob carga viva limitada a L/800.
